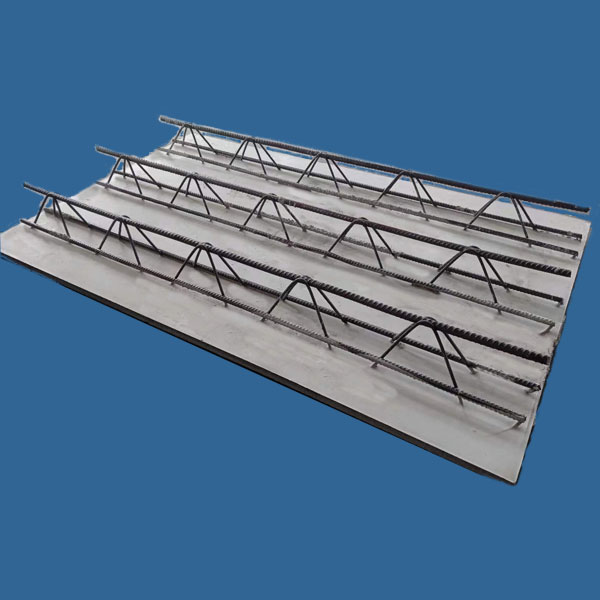

免拆底模鋼筋桁架樓承板(高性能混凝土鋼筋桁架疊合板)

  • 免拆底模鋼筋桁架樓承板(細石混凝土鋼筋桁架樓承板)是我司為了響應國家建筑產業化發展政策,提高建筑部品部件預制裝配率而研發的新一代鋼筋桁架樓承板產品,將鋼筋在工廠加工成鋼筋桁架,并將鋼筋桁架與細石混凝土底模預制為一體,是一種新型預制裝配式免拆底模鋼筋桁架樓承板。樓承板承受混凝土濕料施工期間荷載,樓板成型后混凝土底模板不拆除作為樓板下保護層,其廣泛應用于各類混凝土住宅、鋼結構住宅、學校、公共建筑等項目中。
  • 咨詢熱線:400-157-1080
跟此產品相關的產品
  • 產品詳情

  • 聯系我們

一、公司簡介

漢德邦建材有限公司是國內首家鋼結構上市公司杭蕭鋼構股份有限公司600477全資子公司。公司承襲杭蕭鋼構優良的文化基因,共享強大的技術研發實力資源優勢,斥巨資引進全球領先的德國及奧地利生產設備與工藝,專業生產焊接式鋼筋桁架樓承板(TD)、焊接式無焊點鋼筋桁架樓承板(TDY)、

鋼筋桁架樓承板(ATD)、免拆底模鋼筋桁架樓承板(細石混凝土鋼筋桁架樓承板CTD)、壓型鋼板(YXB)等系列樓承板產品、圍護系統材料、纖維水泥板(CCA)及各類墻板系列產品。

 公司總部位于杭州市蕭山區,注冊資金8300萬元,技術、設備及產能規模位于行業前列,在全國各地建有多個生產基地,年產鋼筋桁架樓承板系列產品1000萬平方以上,國家高新技術企業、專精特新企業,行業設計應用規范圖集及產品標準的主編單位。







undefined

undefined

undefined






二、產品介紹

1產品概述

免拆底模鋼筋桁架樓承板細石混凝土鋼筋桁架樓承板)是我司為了響應國家建筑產業化發展政策,提高建筑部品部件預制裝配率而研發的新一代鋼筋桁架樓承板產品,將鋼筋在工廠加工成鋼筋桁架,并將鋼筋桁架與細石混凝土底模預制為一體,是一種新型預制裝配式免拆底模鋼筋桁架樓承板。樓承板承受混凝土濕料施工期間荷載,樓板成型后混凝土底模板不拆除作為樓板下保護層,廣泛應用于各類混凝土住宅、鋼結構住宅、學校、公共建筑等項目中。

undefined

undefined

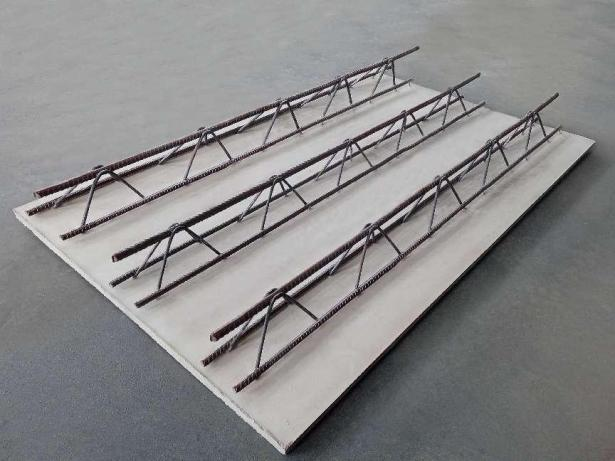

2)產品組成

鋼筋桁架

? 提供樓面施工階段的剛度

? 作為樓板使用階段的受力鋼筋

? 鋼筋直徑可調,桁架高度可調

混凝土免拆底模

? 在樓板施工階段作為模板

? 在樓板使用階段作為混凝土樓板下保護層

? 底部平整,無需抹灰

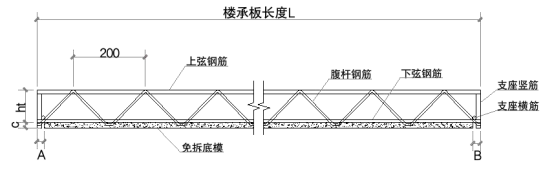

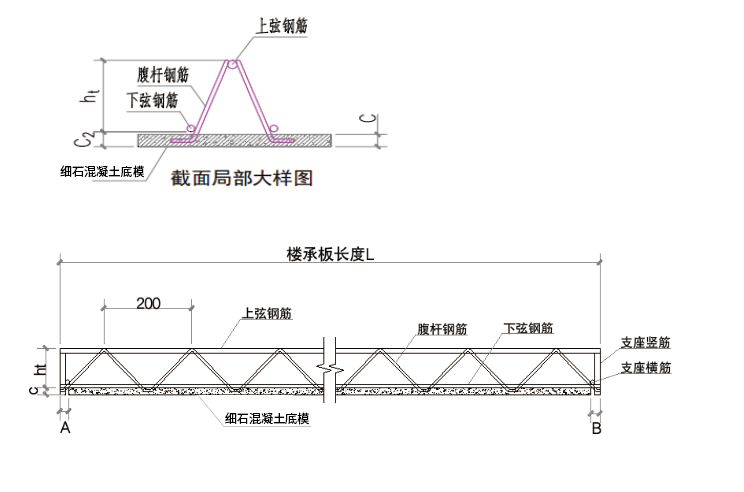

3)免拆底模鋼筋桁架樓承板產品截面形式

undefined





4)免拆底模鋼筋桁架樓承板產品基本參數

材質:上、下弦鋼筋通常采用HRB400

腹桿鋼筋采用冷軋光圓鋼筋,強度級別達到CPB550級

底模采用高性能細石混凝土達到C40混凝土強度級別

名稱

規格或尺寸

樓承板寬度(mm

600

樓承板長度Lm

1.0-9.0

樓板厚度hmm

105-300

鋼筋桁架高度ht(mm)

70-260

下弦鋼筋保護層厚度C2(mm)

18、20

鋼筋桁架間距

200

上、下弦鋼筋直徑

?6-12

腹桿鋼筋直徑

?4-5.5

底模厚度C(mm)

≥18mm























5)免拆底模鋼筋桁架樓承板組合樓(屋)面體系的標準規范

undefined

undefined

undefined

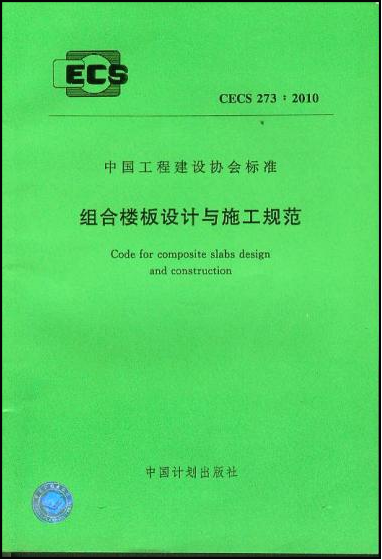

《組合樓板設計與施工規范》CECS273:2010

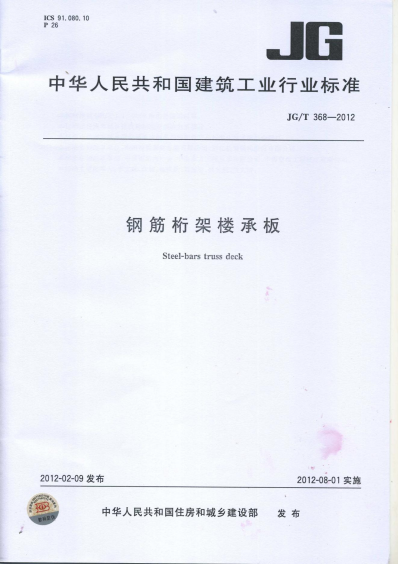

《鋼筋桁架樓承板》JG/T 368-2012行業標準

《鋼筋桁架樓承板應用技術規程》T/CECS 1069-2022

undefined

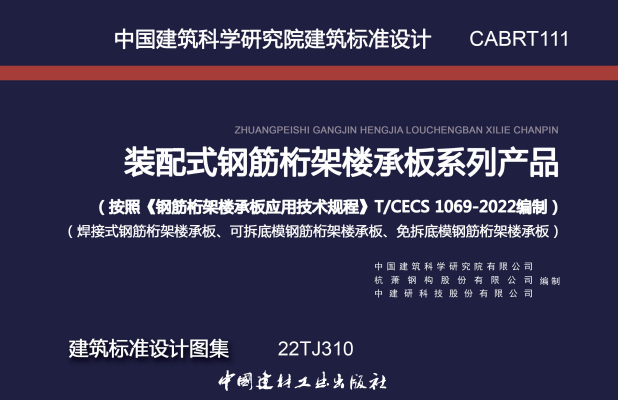

鋼筋桁架樓承板系列產品建筑標準設計圖集

undefined                undefined

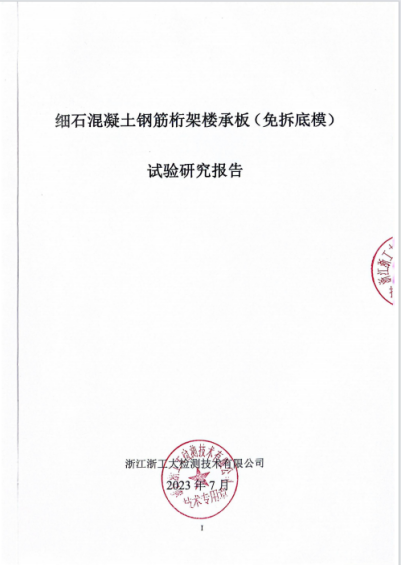

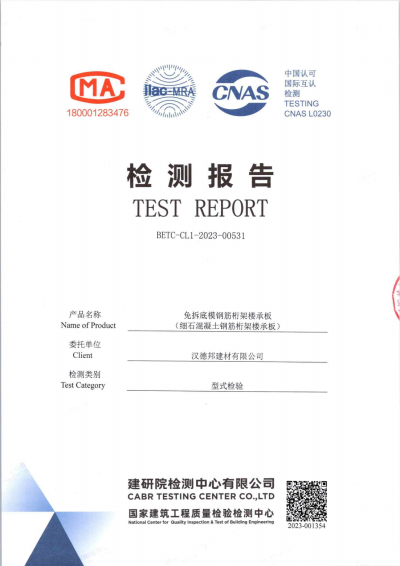

免拆底模鋼筋桁架樓承板型式檢測報告    浙江工業大學實驗研究報告





6免拆底模鋼筋桁架樓承板組合樓(屋)面體系優勢

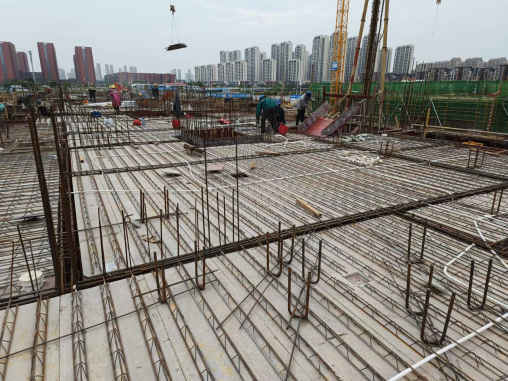

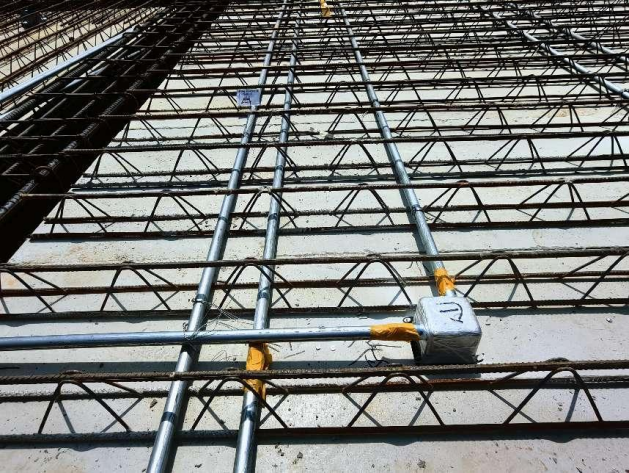

1、裝配式施工,施工工期縮短

減少混凝土支模架系統,無需模板;減少現場樓板鋼筋綁扎量 50%~70%;可多層同時施工,縮短施工工期。

 undefinedundefined

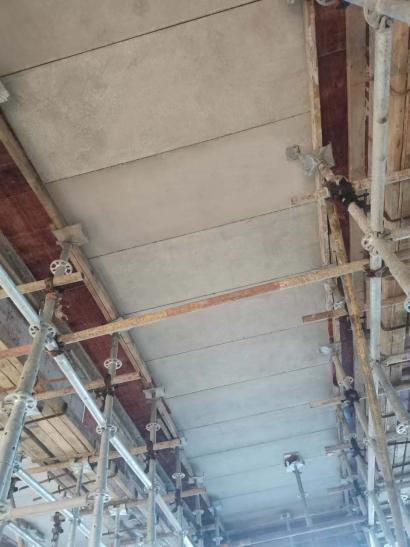

2、裝配式施工,施工質量?jì)?yōu)

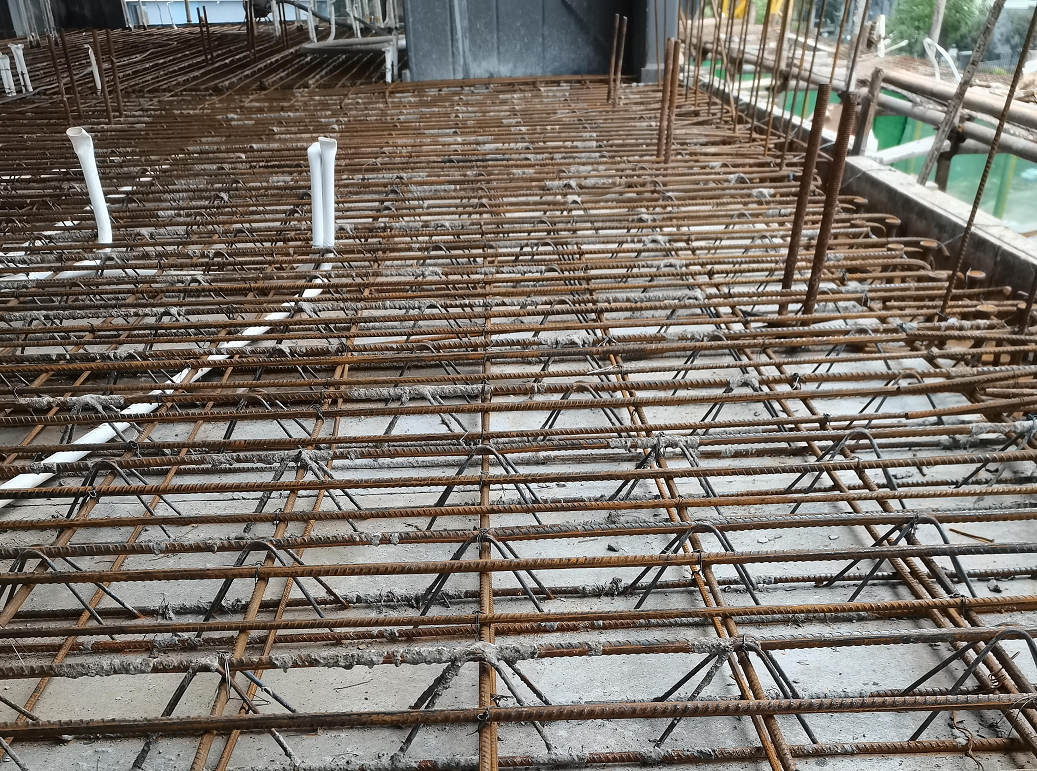

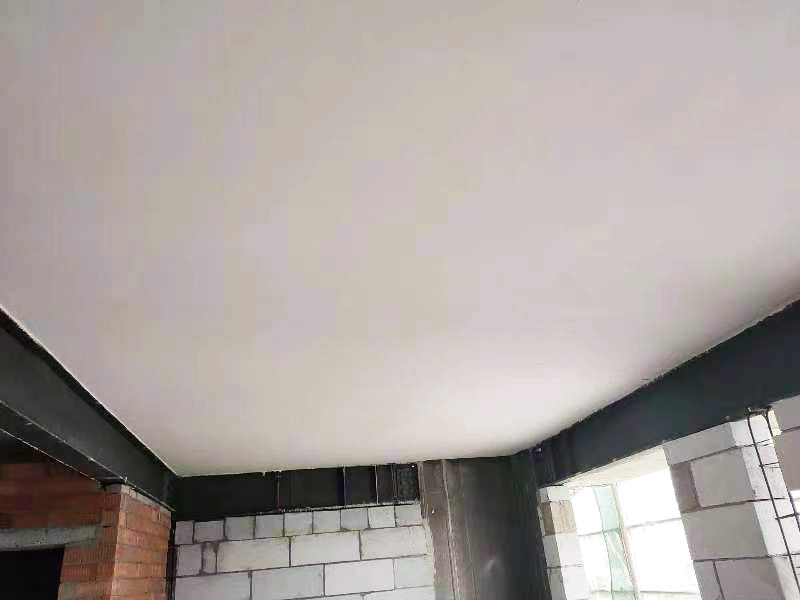

鋼筋桁架工廠加工, 質量保證,鋼筋間距排布均勻;現場澆筑混凝土樓板的板面鋼筋不會(huì )被踩下,樓板厚度保證;板底平整度高,無需抹灰,可直接批膩子裝飾。

 undefined undefined

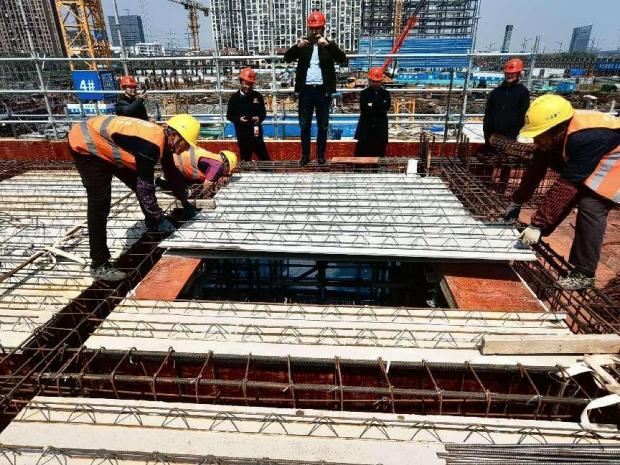

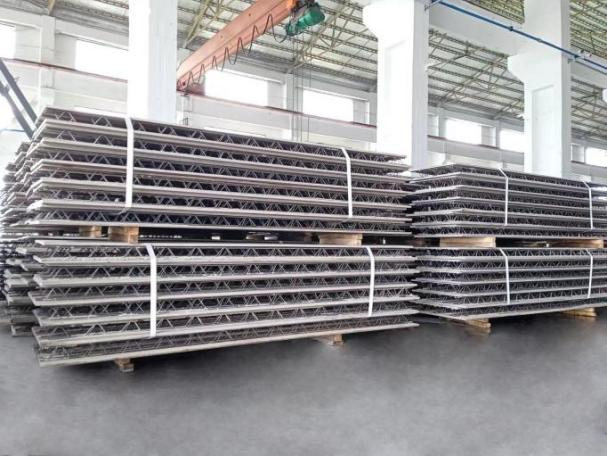

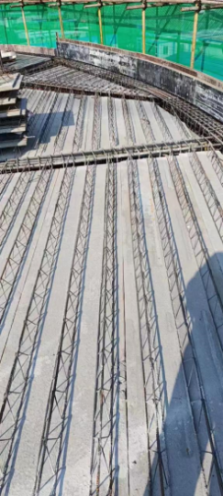

3、裝配式施工,施工便捷安全

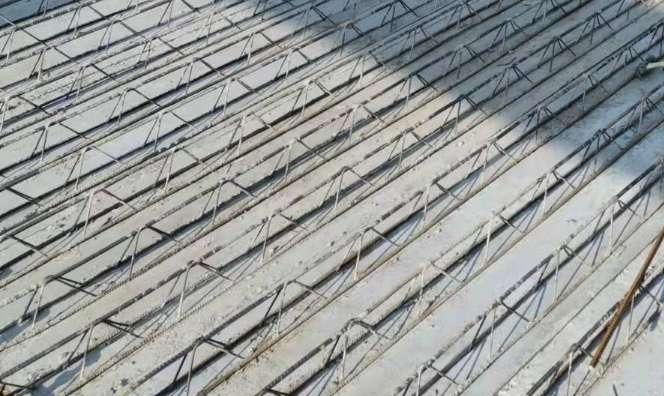

工廠化生產,混凝土底模與鋼筋桁架一體化,施工便捷;樓承板剛度大,可承受施工階段荷載,增加施工作業面;樓承板可以現場裁切,可以滿足不規則布置的施工。

undefined   undefined

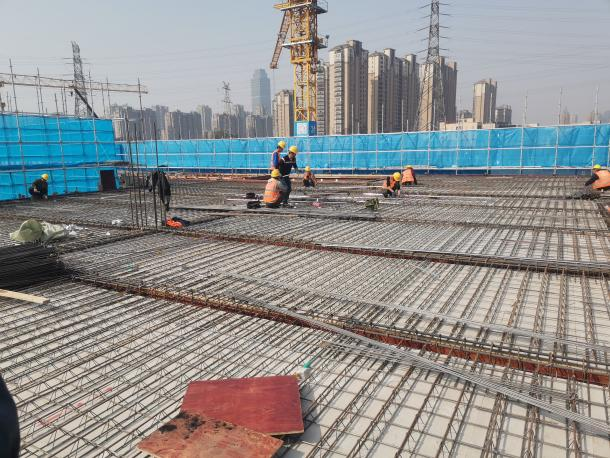

4、裝配式施工,綠色環保

工業化生產,裝配式綠色施工,減少支撐用量,不需要模板,減少材料浪費,減少建筑垃圾。

undefinedundefined



5、產業化生產,降低工程造價

標準化設計、工廠化生產、裝配式施工,提高施工效率和工程質量,減少支撐,不需要模板,無需底部抹灰,降低直接成本;與預制混凝土疊合板相比,樓板厚度設計可以更薄,節約成本,增加建筑層高;施工工期縮短,降低綜合管理成本,同時加快資金的周轉速度,減少財務費用。













三、工程案例

undefined

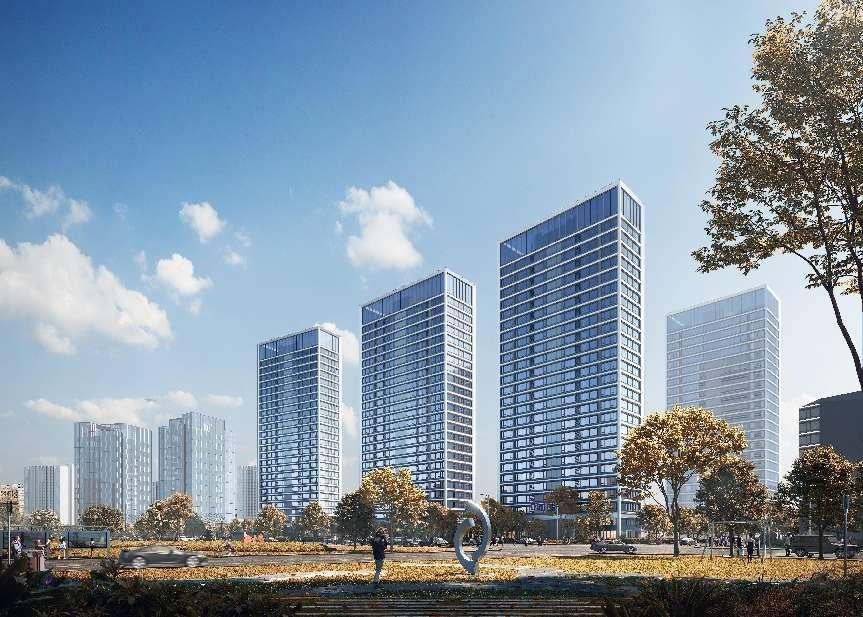

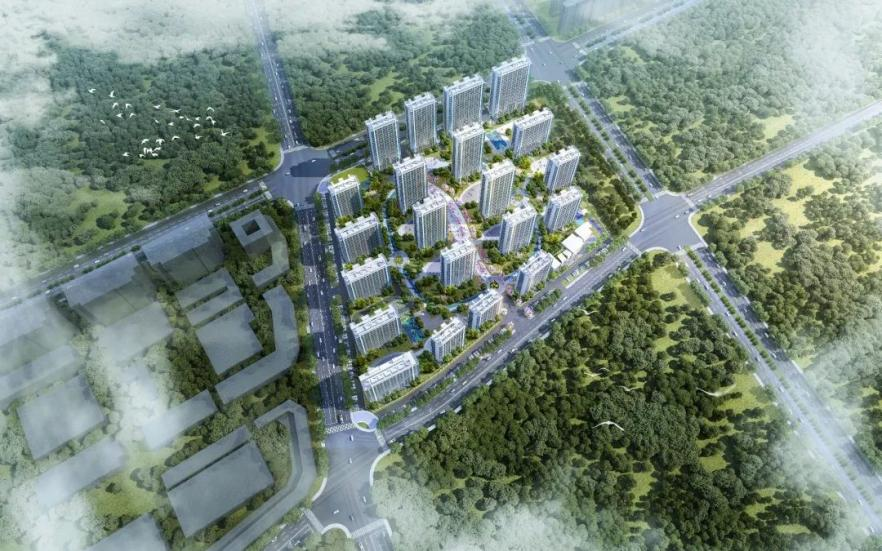

江蘇徐州新城區金融聚集區一期A4-10-3地塊項目



undefined

浙江海寧伊和家苑

undefined

浙江紹興龍山書院



undefined

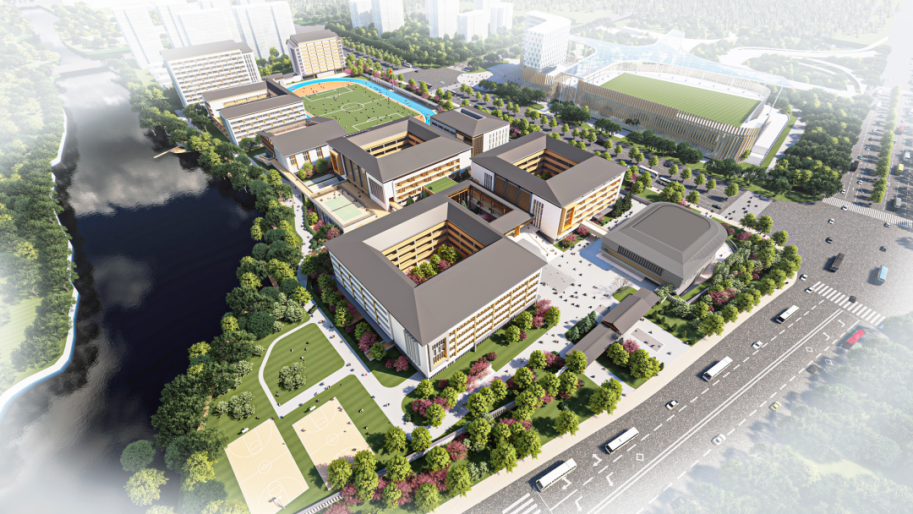

河南信陽北湖高中





undefined

河南信陽師范學院理工學院和人才公寓

undefined

廣東省廣州市黃埔區HP-DS-11地塊納米商業配套項目
